DWR-Beschichtung vs. PU-Laminierung vs. TPU-Verbundmaterial: Welches Material eignet sich am besten für die Wasserdichtigkeit?

Bei der Beschaffung und Produktentwicklung von Taschen ist „Wasserdichtigkeit“ einer der am häufigsten genannten, aber auch am leichtesten missverstandenen Leistungsindikatoren. Endverbraucher beurteilen Taschen oft nur anhand der Frage, ob sie wasserdicht sind. Professionelle Taschenhersteller wissen jedoch, dass die Wasserdichtigkeit ein abgestuftes Spektrum darstellt – von Oberflächenbehandlungen, die lediglich leichte Spritzer abweisen, bis hin zu Verbundmaterialien, die auch tiefes Eintauchen in Wasser ermöglichen. Unterschiedliche Verfahren erfordern völlig unterschiedliche technische Ansätze, Kostenstrukturen und Anwendungsszenarien.

Die drei am häufigsten verwendeten wasserdichten Ausrüstungstechnologien in der Taschenindustrie sind derzeit: DWR (Durable Water Repellent Coating), PU (Polyurethan Coating/Lamination) und TPU (Thermoplastisches Polyurethan Lamination).

Es handelt sich nicht einfach um eine lineare Hierarchie von „gut“ und „besser“. Vielmehr stellt jede Technologie eine andere Lösung mit jeweils eigenen Kompromissen hinsichtlich Wasserdichtigkeit, Atmungsaktivität, Haptik, Haltbarkeit und Kosten dar. Für Rucksackhersteller ist es daher unerlässlich, die grundlegenden Unterschiede zwischen diesen drei Technologien zu verstehen, um sinnvolle Produktspezifikationen zu entwickeln, Kosten zu kontrollieren und die Erwartungen der Endnutzer zu erfüllen.

Dieser Artikel bietet einen systematischen Vergleich dieser drei wasserdichten Ausrüstungstechnologien aus drei Perspektiven: Prozessprinzipien, Leistungsdaten und Herstellungsverfahren. Er bietet somit eine objektive Referenz für Materialauswahlentscheidungen in der Taschenindustrie.

Inhaltsverzeichnis:

• Prozessprinzipien
• Vergleich der Leistungsdaten
• Auswahlempfehlungen für die Beutelherstellung
• Normen und Auslegung für die Prüfung der Wasserdichtigkeit
• Häufig gestellte Fragen
• Abschluss

I. Prozessprinzipien

1.1 DWR-Beschichtung

1.1.1 Technisches Prinzip: Wassertropfen auf dem Stoff „stehen“ lassen

DWR (Durable Water Repellent) ist ein chemisches Ausrüstungsverfahren, das auf die Oberfläche von Textilien aufgebracht wird und keine strukturelle wasserdichte Schicht bildet. Es verändert die Oberflächenspannung der Fasern, sodass Wassermoleküle an der Oberfläche des Gewebes abperlen, anstatt die Fasern zu benetzen und in die Zwischenräume der Garne einzudringen.

Es ist wichtig zu betonen, dass eine DWR-Imprägnierung das Gewebe nicht wasserdicht macht. Sie kann weder das Eindringen von Wasser unter kontinuierlichem Wasserdruck verhindern, noch die Poren des Textils selbst verschließen. Ein mit DWR behandeltes Segeltuch oder Nylongewebe erreicht im Wassersäulentest typischerweise nur einen Wert von 300–600 mm, was bedeutet, dass es lediglich leichtem Spritzwasser oder kurzem Nieselregen standhält.

1.1.2 Wichtigste Vorteile: Geringes Gewicht, Atmungsaktivität und schnelles Trocknen

Der Hauptvorteil von DWR liegt darin, dass es die ursprünglichen Eigenschaften des Gewebes nahezu nicht beeinträchtigt. Da die Beschichtung extrem dünn ist (typischerweise im Mikrometerbereich), bleiben Haptik, Weichheit, Atmungsaktivität und Gewicht des Stoffes kaum verändert. Für faltbare Taschen, Futterstoffe oder ultraleichte Sommerrucksäcke ist DWR daher die ideale Wahl. Es reduziert zudem die Feuchtigkeitsaufnahme des Gewebes deutlich, sodass die Tasche in feuchter Umgebung schneller trocknet und das Gewicht durch die Wasseraufnahme verringert wird.

In der OEM-Fertigung von wasserdichten Outdoor-Rucksäcken wird DWR häufig als erste Schutzschicht eingesetzt. Es reduziert die Wassermenge, die die darunterliegende wasserdichte Schicht erreicht, und verlängert so indirekt deren Lebensdauer. Beispielsweise sorgt die DWR-Beschichtung bei einem Outdoor-Rucksack mit dreilagiger Konstruktion aus Ripstop-Nylon, DWR-Oberfläche und PU-Rückseite dafür, dass die PU-Beschichtung nicht die volle Feuchtigkeit aufnehmen muss.

1.1.3 Einschränkungen: Engpässe bei der Haltbarkeit und Wartungskosten

Der größte Nachteil von DWR ist seine begrenzte Haltbarkeit. Mit der Zeit können Schmutz, Öle, Waschmittelreste sowie wiederholtes Biegen und Abrieb die wasserabweisende Schicht der DWR-Imprägnierung beschädigen. Viele Verbraucher kennen das: Bei einem neuen Rucksack perlt Wasser wie an einem Lotusblatt ab, doch nach sechs Monaten saugt sich der Stoff voll. Das bedeutet nicht, dass der Stoff „undicht“ ist; vielmehr lässt die DWR-Imprägnierung nach, sodass Wasser direkt in das Innere des Textils eindringen kann.

Die Aufrechterhaltung der DWR-Imprägnierung erfordert von den Endnutzern eine regelmäßige Nachbehandlung, was die Gesamtkosten des Produkts erhöht. Für die Hersteller bedeutet dies, dass die Grenzen der DWR-Imprägnierung in der Produktanleitung klar erläutert werden müssen, um eine Diskrepanz zwischen dem Versprechen von Wasserdichtigkeit und der tatsächlichen Leistung zu vermeiden.

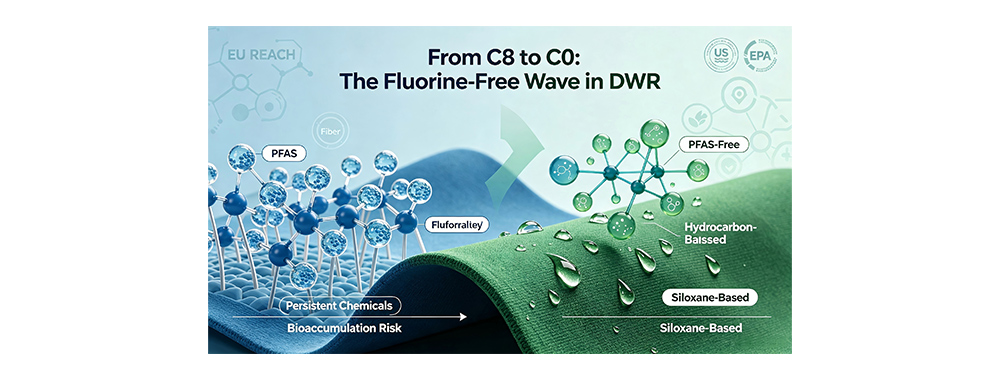

1.1.4 Umweltwandel: Der Übergang von C8 zu C0 und fluorfreien Formulierungen

Die DWR-Industrie befindet sich in einem tiefgreifenden Umweltwandel. Traditionelle DWR-Formulierungen basierten häufig auf fluorierten Verbindungen (PFAS), wie beispielsweise C8- oder C6-Fluorkohlenstoffketten. Diese Substanzen sind extrem chemisch stabil und werden als „Ewigkeitschemikalien“ bezeichnet. Sie können sich in der Umwelt und in Lebewesen anreichern und geben Anlass zu ernsthaften ökologischen und gesundheitlichen Bedenken.

Die EU-REACH-Verordnung, die von der US-Umweltschutzbehörde (EPA) auferlegten Beschränkungen und die Nachhaltigkeitsverpflichtungen führender Outdoor-Marken treiben den Übergang von fluorierten DWR-Formulierungen zu fluorfreien Formulierungen (CO- oder PFAS-frei) voran. Fluorfreie DWR-Behandlungen basieren auf Kohlenwasserstoffen oder Siloxanen. Obwohl sie in Bezug auf Öl- und Fettbeständigkeit sowie Langzeitbeständigkeit etwas hinter herkömmlichen fluorierten Produkten zurückbleiben, erfüllen sie mittlerweile die Anforderungen der meisten Anwendungen im Bereich Outdoor-Ausrüstung.

1.2 PU-Laminierung

1.2.1 Technisches Prinzip: Versiegeln von Gewebeporen durch Umwandlung einer Flüssigkeit in einen Feststoff

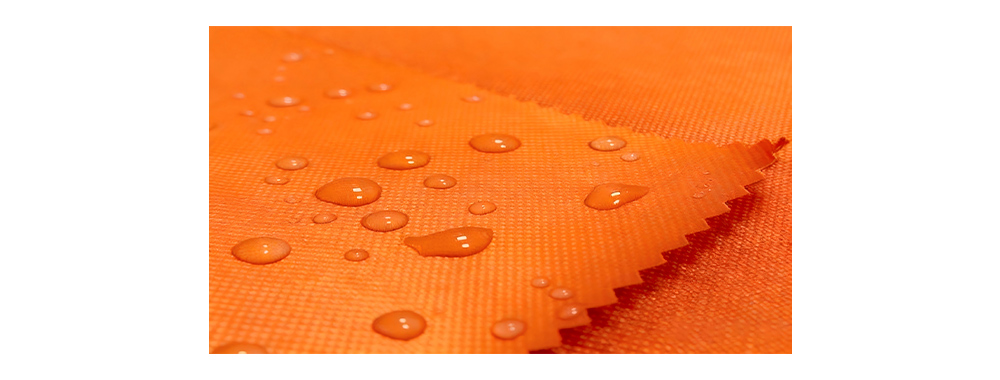

Die PU-Laminierung (Polyurethan) ist das am weitesten verbreitete Verfahren zur wasserdichten Veredelung in der Taschenindustrie.

Im Gegensatz zur Oberflächenbehandlung durch DWR (Dry Water Refuse) wird bei der PU-Imprägnierung eine flüssige PU-Beschichtung direkt auf die Rückseite des Gewebes aufgetragen. Nach dem Aushärten bildet die Beschichtung einen robusten und dennoch flexiblen Polymerfilm, der sich mit dem Textilsubstrat verbindet. Dieser PU-Film füllt die Zwischenräume der Gewebefasern und verhindert so das Eindringen von Wasser.

Die Dicke einer PU-Beschichtung wird üblicherweise durch das „Beschichtungsgewicht“ oder die „Nassfilmdicke“ angegeben. Je höher das Beschichtungsgewicht, desto besser die Wasserdichtigkeit; allerdings wird das Gewebe dadurch auch steifer und schwerer. Ein Stück 210D-Nylon mit einer Standard-PU-Beschichtung (ca. 30 g/m²) erreicht typischerweise eine Wassersäule von 1.000–2.000 mm, was für mäßigen Regen im alltäglichen Pendelverkehr ausreichend ist.

1.2.2 Kernvorteile: Die ausgewogene Wahl in puncto Leistung

• Der Grund, warum sich die PU-Laminierung in der Branche als Standard etabliert hat, liegt darin, dass sie ein „akzeptables Gleichgewicht“ über mehrere wichtige Leistungsindikatoren hinweg erzielt:
• Wasserdichtigkeit: Die PU-Beschichtung bietet eine hervorragende wasserdichte Barriere, die die wasserabweisende Wirkung von DWR deutlich übertrifft. Für Reiserucksäcke, Alltagsrucksäcke und Outdoor-Taschen bietet PU-beschichtetes Gewebe ein optimales Verhältnis von Kosten und Leistung.
• Haptik und Verarbeitbarkeit: Stoffe mit PU-Beschichtung behalten eine gewisse Weichheit und bieten gute Näh- und Verarbeitungseigenschaften.
• Kosten: Die zusätzlichen Kosten für die PU-Beschichtung sind vergleichsweise moderat und deutlich niedriger als die Kosten für die TPU-Laminierung.
• Reife der Lieferkette: Gleichzeitig wird die PU-Laminierung durch ausgereifte Produktionsprozesse, niedrige Lieferkettenbarrieren, leicht verfügbare Lagerbestände und besser kontrollierbare Lieferzeiten unterstützt, wodurch sie sich hervorragend für die Produktionsplanung von Großaufträgen eignet.

1.2.3 Einschränkungen: Unzureichende Haltbarkeit und Atmungsaktivität

Die PU-Beschichtung weist jedoch auch einige bedeutende Nachteile auf, die nicht außer Acht gelassen werden dürfen:

• Hydrolyserisiko: Die Esterbindungen in den PU-Molekülketten reagieren in warmen und feuchten Umgebungen empfindlich auf Feuchtigkeit, was zu einer Hydrolysereaktion führt. Dadurch kann die Beschichtung pulverisieren, abblättern oder klebrig werden. Der Schweregrad dieses Problems hängt eng mit der PU-Formulierung (Polyether- oder Polyesterbasis), der Temperatur und Luftfeuchtigkeit der Betriebsumgebung sowie den Lagerbedingungen zusammen.
• Verminderte Atmungsaktivität: Die PU-Beschichtung versiegelt zwar die Poren des Gewebes, reduziert aber gleichzeitig die Wasserdampfdurchlässigkeit des Gewebes erheblich.
• Kälteversprödung: Herkömmliches PU härtet bei niedrigen Temperaturen allmählich aus und kann im Extremfall Risse in der Beschichtung bekommen. Dies stellt ein potenzielles Risiko für Rucksäcke dar, die für den Einsatz im Winter im Freien bestimmt sind.

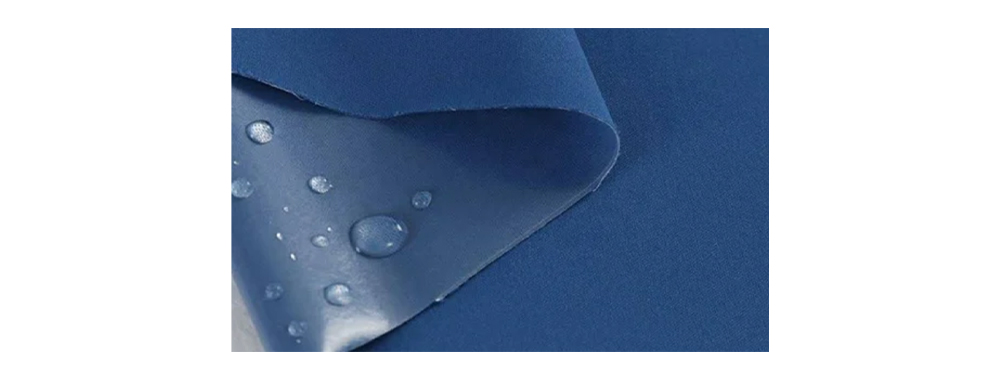

1.3 TPU-Verbundwerkstoff

1.3.1 Technisches Prinzip: Eine nahtlose Barriere aus thermoplastischem Elastomer

Die TPU-Verbundtechnologie (Thermoplastisches Polyurethan) bietet eine höhere Wasserdichtigkeit für Taschenstoffe. Im Gegensatz zum Beschichtungs- und Filmbildungsverfahren bei PU-Beschichtungen wird bei der TPU-Laminierung eine vorgeformte TPU-Folie mittels Schmelzklebstoff oder Heißpressen fest mit dem Gewebesubstrat verbunden. So entsteht eine unabhängige, durchgehende und gleichmäßig dicke wasserdichte Barriere.

TPU ist ein Blockcopolymer, das die hohe Elastizität von Gummi mit der Verarbeitbarkeit von Kunststoff vereint. Die harten Segmente in seinen Molekülketten (bestehend aus Diisocyanaten und Kettenverlängerern) sorgen für Festigkeit und Temperaturbeständigkeit, während die weichen Segmente (bestehend aus langkettigen Polyolen) Flexibilität und Elastizität gewährleisten. Dank dieser einzigartigen Struktur bleibt TPU-Folie über einen sehr breiten Temperaturbereich (-40 °C bis +80 °C) flexibel, ohne bei niedrigen Temperaturen spröde zu werden oder bei hohen Temperaturen weich und klebrig zu werden, wie es bei PU-Beschichtungen der Fall sein kann.

1.3.2 Leistungsvorteile: Umfassender Schutz auf höherem Niveau

• Hervorragende Wasserdichtigkeit: TPU-Verbundgewebe erreichen typischerweise einen Wassersäulenwert von 3.000–5.000 mm oder sogar höher und sind somit bestens geeignet, extremen Bedingungen wie Starkregen und dem Eintauchen in Wasser standzuhalten. Bei Tauchtaschen, Canyoning-Rucksäcken, Wassersportausrüstung und hochwertigen Outdoor-Rucksäcken bildet die TPU-Laminierung die technische Grundlage für echte Wasserdichtigkeit und nicht nur für Regenschutz.
• Hervorragende Haltbarkeit: TPU bietet eine deutlich bessere Beständigkeit gegenüber Hydrolyse, UV-Strahlung, Ölen und Chemikalien als PU.
• Schweißbarkeit: Dank der thermoplastischen Eigenschaften von TPU lassen sich nahtlose Verbindungen durch Hochfrequenzschweißen (HF-Schweißen) oder Heißluftschweißen erzielen. Dadurch kann ein Taschenhersteller vollständig nadellochfreie, wasserdichte Taschen fertigen und die Wasserdichtigkeit von der Materialebene auf die Strukturebene verbessern.
• Elastizität und Griffigkeit: TPU-Folie besitzt einen niedrigeren Elastizitätsmodul als PU-Beschichtungen. Daher behält das Gewebe auch nach der Laminierung seine hohe Festigkeit bei gleichzeitig guter Flexibilität und Rückstellkraft.

1.3.3 Einschränkungen: Kosten- und Verarbeitungsherausforderungen

Die größten Nachteile der TPU-Laminierung liegen in den Kosten und der komplexen Herstellung.

• Materialkosten: TPU-Folie ist an sich teurer als PU-Harz. Zusammen mit den Investitionen in die Anlagen und dem Energieverbrauch für den Laminierprozess kostet TPU-laminiertes Gewebe in der Regel mindestens 1,5-mal so viel wie PU-beschichtetes Gewebe mit denselben Spezifikationen. Bei Taschen, die sich an preissensible Massenmärkte richten, kann dieser Kostenanstieg die Marktpositionierung des Produkts direkt beeinflussen.
• Höhere Mindestbestellmenge: Nur wenige TPU-Standardspezifikationen sind ab Lager verfügbar, die meisten erfordern eine individuelle Anpassung. Mit Ausnahme der Standardfarben Schwarz und Weiß, die mit einer relativ niedrigen Mindestbestellmenge erhältlich sind, liegt die Mindestbestellmenge für andere Farben in der Regel bei etwa 1.000 Yards.
• Verarbeitungsanforderungen: TPU-laminierte Gewebe stellen höhere Anforderungen an die Verarbeitung. Beim Durchstechen mit einer Nadel neigt die TPU-Folie zum sogenannten „Nadellocheffekt“. Obwohl die Nadellöcher selbst sehr klein sind, können sie unter hohem Wasserdruck zu Eintrittspforten für Wasser werden. Daher müssen bei OEM-Aufträgen für Rucksäcke mit TPU-Gewebe die Nadellöcher üblicherweise mit Nahtband oder Schweißverfahren abgedichtet werden.
• Einschränkungen der Atmungsaktivität: Obwohl TPU zu mikroporösen, atmungsaktiven Folien verarbeitet werden kann (ähnlich wie bei Gore-Tex), bestehen die meisten für Taschen verwendeten TPU-laminierten Stoffe aus dichten, nicht-mikroporösen Folien, um eine optimale Wasserdichtigkeit zu gewährleisten. Dadurch ist ihre Atmungsaktivität im Allgemeinen geringer als die von PU-beschichteten Stoffen, was das Risiko von Kondenswasserbildung im Inneren der Tasche erhöht.

II. Vergleich der Leistungsdaten der drei Abdichtungsverfahren

Um ein intuitiveres Verständnis der Unterschiede zwischen den drei Prozessen zu ermöglichen, bietet die folgende Tabelle einen quantitativen Vergleich anhand mehrerer wichtiger Dimensionen:

Zusammenfassend lässt sich sagen, dass die drei Verfahren einen deutlichen, schrittweisen Unterschied in der Wasserdichtigkeit aufweisen:

• DWR-behandelte Textilien lassen bei anhaltendem Regen irgendwann Wasser in die Textilstruktur eindringen;
• PU-beschichtete Stoffe können flüssiges Wasser abhalten, können aber bei hohem Wasserdruck oder bei Beschädigung der Beschichtung undicht werden.
• TPU-laminierte Gewebe bieten in der überwiegenden Mehrheit der Anwendungen, die nicht unter Wasser erfolgen, eine zuverlässige wasserdichte Barriere.

Für Rucksack-OEM-Hersteller bedeutet dies, dass die Wasserdichtigkeitsspezifikationen anhand der tatsächlichen Einsatzszenarien des Produkts festgelegt werden müssen, anstatt blindlings die höchstmögliche numerische Bewertung anzustreben.

III. Auswahlempfehlungen für die Beutelherstellung

3.1 Rucksack

Rucksäcke gehören zu den Produktkategorien, bei denen alle drei Imprägnierungsverfahren am häufigsten angewendet werden, da Rucksäcke mit unterschiedlichen Marktpositionen sehr unterschiedliche Anforderungen an die Wasserdichtigkeit stellen.

• City-Rucksäcke (20–30 l) sind typischerweise mit einer Kombination aus PU-Beschichtung und DWR-Imprägnierung ausgestattet. Da Regenfälle in der Stadt meist kurz und mäßig sind, reicht die PU-Beschichtung in den meisten Fällen aus. Die DWR-Imprägnierung sorgt für ein trockenes, sauberes und ansprechendes Aussehen des Materials. Diese Kombination bietet ein optimales Verhältnis von Kosten, Leistung und Tragekomfort und ist daher Standard bei Herstellern von City-Rucksäcken im mittleren Preissegment.

• Outdoor-Wanderrucksäcke (40–65 l) sind höheren Anforderungen an den Wetterschutz ausgesetzt. Das Außenmaterial besteht häufig aus Ripstop-Nylon mit DWR-Imprägnierung, während stark beanspruchte Bereiche wie Boden und Seitentaschen mit TPU-laminiertem Gewebe oder einer verstärkten PU-Beschichtung versehen sein können. Einige hochwertige Funktionsrucksäcke verfügen über eine wasserdichte TPU-laminierte Innenauskleidung im Hauptfach (ähnlich einem Drybag), wodurch ein doppelter Schutz entsteht: Regenschutz außen, Wasserdichtigkeit innen.

• Wassersporttaschen und Tauchtaschen müssen strengen Wasserdichtigkeitsstandards entsprechen. Typischerweise bestehen diese Produkte aus vollständig TPU-laminiertem Gewebe, kombiniert mit verschweißten Nähten, wasserabweisenden Reißverschlüssen (wie z. B. YKK Aquaguard) und einem Rollverschluss. Für die Herstellung dieser Produkte benötigt eine Taschenfabrik Hochfrequenz-Schweißanlagen anstelle herkömmlicher Nähmaschinen.

3.2 Handtaschen und Geldbörsen

Die Anforderungen an die Wasserdichtigkeit von Handtaschen und Geldbörsen sind oft weniger offensichtlich, aber genauso wichtig.

• Bei Business-Handtaschen stehen Optik und Haptik im Vordergrund. Sie bestehen typischerweise aus lederähnlichen Stoffen mit PU-Beschichtung oder hochdichtem Polyester, kombiniert mit einer wasserabweisenden DWR-Imprägnierung. Da im Geschäftsleben selten starker Regen oder ein Eintauchen in Wasser vorkommen, ist die Wasserdichtigkeit der PU-Beschichtung mehr als ausreichend.

• Modische Damenhandtaschen können mit einer leichteren DWR-Imprägnierung versehen sein oder sogar allein auf die hohe Webdichte des Materials setzen, um das Eindringen von Feuchtigkeit zu verlangsamen. Denn die Anforderungen an die Wasserdichtigkeit von modischen Handtaschen beschränken sich in der Regel auf „versehentliche Spritzer“, während zu starke Beschichtungen den zarten Griff des Materials beeinträchtigen können.

• Reise- und Sporttaschen werden häufig aus PU- oder TPU-Materialien gefertigt, da sie in verschiedenen Umgebungen, wie Flughäfen, Bahnhöfen und Fitnessstudios, unvorhersehbaren Flüssigkeitseinwirkungen standhalten müssen. Insbesondere der Boden kann mit TPU-laminiertem Gewebe verstärkt werden. Dies verbessert nicht nur die Abriebfestigkeit, sondern verhindert auch effektiv das Eindringen von Wasserflecken und Feuchtigkeit vom Boden in die Tasche und verlängert so deren Lebensdauer.

• Strandtaschen werden hauptsächlich für kurze Freizeitaktivitäten im Freien verwendet und kommen dabei oft mit nassem Sand am Strand und Spritzwasser aus Schwimmbädern in Berührung. Daher sind sie in der Regel mit einer TPU-Laminierung versehen, die das Eindringen von Wasser und Feuchtigkeit und damit das Durchnässen der persönlichen Gegenstände effektiv verhindert. Gleichzeitig erleichtert die TPU-Laminierung die anschließende, schnelle Reinigung von Sandpartikeln und Salzresten.

3.3 Kosmetiktaschen und Kulturbeutel

Kosmetiktaschen und Kulturbeutel zählen zwar zu den kleinsten Taschenarten, ihre Anforderungen an Wasserdichtigkeit sind jedoch besonders speziell. Anders als Rucksäcke und Handtaschen, die vor allem vor Regenwasser geschützt sein müssen, geht die größte Gefahr bei Kosmetiktaschen von innen heraus. Eine umgekippte Foundation-Flasche, eine unter Druck platzende Sonnencreme-Tube oder ein auslaufendes Parfüm können den gesamten Inhalt der Tasche ruinieren und sogar andere Gegenstände im selben Koffer beschädigen. Daher ist die Wasserdichtigkeit von Kosmetiktaschen und Organizer-Taschen von innen nach außen entscheidend.

• Kosmetiktaschen:

Für OEM-Hersteller von Kosmetiktaschen muss die Stoffauswahl für Kosmetiktaschen drei Anforderungen gleichzeitig erfüllen: ein ansprechendes Aussehen, Auslaufsicherheit im Inneren und einfache Reinigung.

Das Obermaterial wird üblicherweise mit einer DWR-Oberflächenbehandlung versehen, die für ein wasserdichtes Aussehen und einen angenehmen Griff sorgt und gleichzeitig Schutz vor Spritzern aus Waschbecken bietet.

Die wichtigste Schicht für die Wasserdichtigkeit ist das Futter. Kosmetiktaschen der mittleren Preisklasse sind häufig mit einem PU-beschichteten Futter ausgestattet. Dadurch bleiben die Kosten niedrig und das Eindringen von Flüssigkeiten wird effektiv verhindert. Allerdings kann das Futter nach längerem Gebrauch durch den Kontakt mit Ölen, ätherischen Ölen und alkoholhaltigen Inhaltsstoffen in Kosmetika aufquellen oder oberflächliche Schäden aufweisen.

Einige hochwertige Produkte verwenden stattdessen eine TPU-laminierte Auskleidung, die eine deutlich bessere Chemikalienbeständigkeit als PU bietet. Sie ist beständiger gegen ätherische Öle und alkoholhaltige Kosmetika und kann durch Hochfrequenzschweißen zu einer nahtlosen Innenauskleidung verarbeitet werden, wodurch das Risiko eines Auslaufens durch Nadellöcher vollständig ausgeschlossen wird.

• Kulturbeutel

Im Vergleich zu Kosmetiktaschen ähneln Kulturbeutel eher der Kategorie „weiche, wasserdichte Hülle“. Da sie direkt flüssige Körperpflegeprodukte transportieren, ist die Kombination aus TPU-laminiertem Gewebe, wasserabweisendem Reißverschluss und Rollverschluss zur Standardausstattung hochwertiger Produkte geworden.

Die Hydrolysebeständigkeit von TPU ist in dieser Anwendung besonders wichtig. Kulturbeutel werden häufig in Umgebungen mit hoher Luftfeuchtigkeit wie Badezimmern verwendet, wo die Alterung von PU-Beschichtungen deutlich beschleunigt werden kann. Für OEM-Käufer von Kulturbeuteln, die den europäischen und amerikanischen Markt bedienen, bieten Kulturbeutel aus TPU-laminiertem Gewebe nicht nur eine höhere Wahrscheinlichkeit, strengere Wasserdichtigkeitstests (wie z. B. den Spritzwassertest nach IPX4) zu bestehen, sondern auch positive Kundenbewertungen hinsichtlich der Dichtigkeit zu erhalten.

IV. Normen und Auslegung der Prüfstandards für die Wasserdichtigkeit

In der kundenspezifischen Kommunikation der Taschenindustrie ist „wasserdicht“ ein überstrapazierter und oft mehrdeutiger Begriff. Nachdem wir die herkömmlichen Imprägnierungsverfahren erläutert haben, betrachten wir nun die in der Branche üblichen standardisierten Prüfverfahren zur Definition und Überprüfung der Wasserdichtigkeit.

4.1 Hydrostatischer Drucktest

Der Wasserdrucktest ist die einfachste und am weitesten verbreitete Methode zur Messung der Wasserbeständigkeit von Textilien. Das Testprinzip besteht darin, eine Textilprobe auf einer Vorrichtung mit standardisierter Testfläche zu befestigen, dann einen Wasserdruck mit konstanter Geschwindigkeit auf eine Seite des Textils aufzubringen und die Druckhöhe zu messen, bei der das Wasser auf die gegenüberliegende Seite durchdringt (gemessen in Millimetern Wassersäule, mm H₂O).

Zu den wichtigsten Standards gehören:

l AATCC 127 (American Association of Textile Chemists and Colorists): Der Prüfdruck steigt mit einer Geschwindigkeit von 60 mbar/min, und die Methode eignet sich für die routinemäßige Bewertung der meisten Beutelstoffe.

ISO 811 (Internationale Organisation für Normung): Prinzipiell ähnlich wie AATCC 127, jedoch mit leicht abweichenden Druckstufen und Probenabmessungen. Europäische Kunden verlangen in der Regel Prüfberichte nach dieser Norm.

JIS L 1092 (Japanischer Industriestandard): Weit verbreitet in asiatischen Lieferketten. Methode A ist die Niederdruckmethode, Methode B die Hochdruckmethode. Hochwertige Outdoor-Taschen erfordern häufig Daten nach Methode B.

4.2 Sprühtest

Der Hydrostatische Drucktest misst den Widerstand eines Gewebes unter statischem Druck. Im praktischen Einsatz kommt Regenwasser jedoch durch dynamischen Aufprall mit der Oberfläche einer Tasche in Kontakt. Der Sprühtest simuliert dieses Szenario.

AATCC 22 und ISO 4920 sind die gebräuchlichsten Normen für Sprühtests. Bei der Prüfung werden 250 ml Wasser aus einer festen Höhe (typischerweise 150 mm) auf eine in einem Winkel von 45° positionierte Gewebeprobe gesprüht. Anschließend wird die Probe anhand der benetzten Fläche auf ihrer Oberfläche mit einer standardisierten Benetzungsskala von 1 bis 5 bewertet, wobei 5 die beste Bewertung darstellt.

Der Hauptvorteil einer DWR-Beschichtung zeigt sich am deutlichsten im Sprühtest. Auf einem mit einer hochwertigen DWR-Beschichtung behandelten Nylongewebe perlen Wassertropfen nach dem Besprühen ab, sodass die Probenoberfläche kaum benetzt wird und potenziell eine Bewertung von 4–5 erreicht wird. Im Gegensatz dazu lässt dasselbe Gewebe nach einem Versagen der DWR-Beschichtung Wasser schnell über die Oberfläche eindringen und sich ausbreiten, was zu einer Bewertung von nur 1–2 führen kann.

4.3 Regentest

Beide oben genannten Tests verwenden Stoff als Testobjekt, doch die letztendliche Wasserdichtigkeit einer Tasche hängt von der Gesamtleistung von „Stoff + Konstruktion“ ab. Beim Regentest (AATCC 35) wird die gesamte Tasche oder die genähte Stoffkonstruktion einer simulierten Regenumgebung ausgesetzt, indem Wasser in einem festgelegten Winkel und mit einer bestimmten Durchflussrate versprüht wird, um die Undichtigkeit an strukturell anfälligen Stellen wie Nähten, Reißverschlüssen und Ecken zu bewerten.

Ein TPU-laminiertes Gewebe kann eine Wassersäule von bis zu 5.000 mm aufweisen. Werden die Nähte jedoch nach dem Nähen nicht mit Nahtband abgedichtet, kann Wasser beim Regentest zunächst durch die Nähte eindringen. Daher dient der Regentest als Bindeglied zwischen der Materialleistung und der Leistung des fertigen Produkts.

4.4 Wasserdampfdurchlässigkeitsrate

Im Bereich der Outdoor-Rucksäcke diskutieren Verbraucher häufig über „Wasserdichtigkeit“ und „Atmungsaktivität“ als gegensätzliche Eigenschaften. Diese beiden Eigenschaften müssen jedoch durch unterschiedliche Tests quantifiziert werden. Die Wasserdampfdurchlässigkeitsrate (MVTR) misst die Fähigkeit eines Gewebes, Wasserdampf durchzulassen, und wird typischerweise in g/m²/24h angegeben.

Die wichtigsten Prüfnormen sind ASTM E96 (Becherverfahren) und JIS L 1099 (Calciumchloridverfahren / Feuchtigkeitsdurchlässigkeits-Becherverfahren).

DWR-behandelte Gewebe weisen die höchste MVTR auf, die im Allgemeinen nahe an der des ursprünglichen unbehandelten Gewebes liegt; PU-Beschichtungen reduzieren die Wasserdampfdurchlässigkeit erheblich; und TPU-laminierte Gewebe mit dichten, nicht mikroporösen Filmen weisen typischerweise die niedrigste MVTR auf.

4.5 Lesen von Testberichten und deren Anwendung in der Qualitätskontrolle

Ein qualifizierter Prüfbericht für wasserdichte Textilien sollte mindestens die folgenden Informationen enthalten:

• Prüfnorm und Methodennummer (z. B. AATCC 127-2017)
• Testbedingungen (Temperatur, Luftfeuchtigkeit und Druckanstiegsgeschwindigkeit)
• Probenbeschreibung (Gewebespezifikationen, Beschichtungs-/Laminierungsart)
• Testergebnisse (Rohdaten und Bewertungen)
• Qualifikationen des Prüflabors (CNAS, CMA oder ein international anerkanntes Drittlabor)

In der Produktion sollten Hersteller ein Wareneingangsprüfungssystem implementieren. Beim Eintreffen des Stoffes im Lager sollte die Wassersäule stichprobenartig gemessen und gemäß AATCC 127 geprüft werden. Diese Materialprüfung vor Produktionsbeginn ermöglicht die frühzeitige Erkennung von Risiken hinsichtlich der Wasserdichtigkeit und verhindert umfangreiche Nacharbeiten.

In diesem Zusammenhang führt Synberry Bag, ein seit 30 Jahren auf die Taschenherstellung spezialisierter Hersteller, standardisierte Wasserdichtigkeitstests durch, um die Leistungsparameter vor der Markteinführung jedes neuen Produkts zu bestätigen. Dadurch wird sichergestellt, dass die Wasserdichtigkeit der gelieferten Endprodukte stabil bleibt und den Kundenanforderungen entspricht, während gleichzeitig Kundenreklamationen aufgrund fehlender Testverfahren vermieden werden.

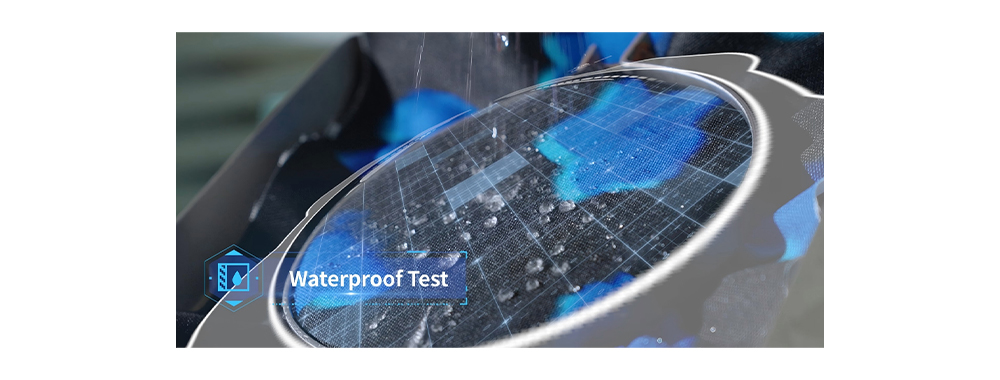

Das Bild zeigt SYNBERRY BAG bei der Durchführung von hydrostatischen Drucktests an jeder Charge wasserdichter Materialien vor der Markteinführung neuer Produkte.

V. Häufig gestellte Fragen

Frage 1: Worin besteht der Unterschied zwischen PVC- und PU-Abdichtung?

A: PVC (Polyvinylchlorid) und PU (Polyurethan) sind zwei völlig unterschiedliche Polymersysteme, und sie unterscheiden sich erheblich in ihren Einsatzmöglichkeiten zur Wasserdichtmachung von Taschen.

• Chemische Struktur und Umweltverträglichkeit: PVC enthält Chlor in seiner Molekülkette und erfordert bei der Herstellung die Zugabe von Weichmachern (wie Phthalaten) und Stabilisatoren (die Schwermetalle enthalten können). Bei der Verbrennung können Schadstoffe wie Dioxine freigesetzt werden. Die EU-REACH-Verordnung legt strenge Grenzwerte für Phthalate und Schwermetalle in PVC-Produkten fest, und einige Länder haben die Verwendung von PVC in Produkten mit Lebensmittelkontakt und Kinderprodukten bereits eingeschränkt. PU enthält kein Chlor und bietet eine größere Flexibilität bei der Rezepturentwicklung. Wasserbasiertes PU weist eine deutlich bessere Umweltverträglichkeit auf als lösemittelbasiertes PVC.
• Haptik und Verhalten bei niedrigen Temperaturen: PVC-Folie fühlt sich tendenziell relativ steif und plastikartig an. Bei niedrigen Temperaturen (unter 0 °C) wird sie merklich härter und kann sogar spröde werden, wodurch sie beim Biegen leicht knittert oder reißt. PU-Beschichtungen und TPU-Folien bleiben auch bei niedrigen Temperaturen flexibel und eignen sich daher besser für Taschen, die häufig gebogen werden müssen oder für den Einsatz in kalten Regionen vorgesehen sind.
• Wasserdichtigkeit und Haltbarkeit: PVC bietet eine ausgezeichnete Wasserdichtigkeit mit Wassersäulenwerten von über 10.000 mm. Allerdings ist die Hydrolysebeständigkeit von PVC geringer als die von TPU. Längerer Kontakt mit Ölen oder hohen Temperaturen kann zu Weichmacherwanderung und Oberflächenklebrigkeit führen. PU bietet eine mittlere Wasserdichtigkeit (1.000–3.000 mm), birgt aber das Risiko der Hydrolyse. TPU hingegen bietet insgesamt eine überlegene Leistung gegenüber PVC und herkömmlichem PU in Bezug auf Wasserdichtigkeit, Hydrolysebeständigkeit und Tieftemperaturzähigkeit.

Frage 2: Können Verbraucher DWR nach einem Ausfall wiederherstellen?

A: Ja, aber die Wirksamkeit ist begrenzt. DWR ist eine Oberflächenbehandlung, und sobald sie ihre Wirksamkeit verliert, kann sie mit handelsüblichen DWR-Sprays (wie Nikwax TX.Direct oder Grangers) wiederhergestellt werden.

Der Restaurierungsprozess umfasst typischerweise folgende Schritte: Reinigung des Stoffes → Trocknen im Wäschetrockner bei niedriger Temperatur oder Bügeln zur Aktivierung der Fasern → gleichmäßiges Auftragen einer DWR-Restaurierungsbehandlung → erneutes Erhitzen bei niedriger Temperatur zur Aushärtung der Behandlung. Die Selbstrestaurierung ist jedoch im Allgemeinen weniger effektiv als die werkseitige Imprägnierung mit einem Imprägnierpad oder durch Sprühverfahren, und häufige Restaurierungen können die Haptik des Stoffes verändern.

Frage 3: Gibt es eine Möglichkeit, eine durch Hydrolyse klebrig gewordene PU-Beschichtung zu reparieren?

A: Sobald eine PU-Beschichtung eine offensichtliche Hydrolyse aufweist (Oberflächenklebrigkeit, Pulverisierung oder Abblättern), handelt es sich um eine irreversible chemische Zersetzung, die nicht durch einfaches Reinigen oder erneutes Beschichten repariert werden kann.

Für Marken gilt: Vorbeugen ist besser als Heilen. Bereits in der Beschaffungsphase sollten Beutelhersteller verpflichtet werden, hydrolysebeständiges PU zu verwenden, wobei Polyether-basierte Formulierungen gegenüber Polyester-basierten bevorzugt werden. Auch während der Lagerung sollten Temperatur und Luftfeuchtigkeit kontrolliert werden, mit einer empfohlenen relativen Luftfeuchtigkeit unter 60 % und einer Temperatur unter 25 °C. Bei Lagerware mit ersten Anzeichen von Hydrolyse sind die Isolierung und die Auswertung der Ausschussquote die einzig geeigneten Maßnahmen zur Qualitätssicherung.

Frage 4: Können die drei Abdichtungsverfahren zusammen angewendet werden?

A: Ja, und das ist in der Produktion sehr üblich. Eine typische Sandwichkonstruktion besteht aus: DWR-Wasserabweisung auf der Stoffoberfläche → PU-Beschichtung oder TPU-Laminierung auf der Stoffrückseite → Nahtbandversiegelung an den Nähten.

Diese Kombination ist nicht einfach eine Steigerung der Leistung; vielmehr ergänzen sich die Funktionen: DWR reduziert die Menge an Wasser, die die wasserdichte Barriere erreicht, und verlängert die Lebensdauer der PU/TPU-Schicht; PU/TPU bildet die eigentliche wasserdichte Barriere; und Nahtband verhindert strukturelle Leckagen.

Für Marken erhöht die Kombination mehrerer Lösungen jedoch sowohl die Kosten als auch die Prozesskomplexität erheblich. Ob sich dies lohnt, sollte daher anhand der Marktpositionierung des Produkts entschieden werden.

Frage 5: Ist TPU-laminiertes Gewebe tatsächlich umweltfreundlicher als PU-beschichtetes Gewebe?

A: Aus materialtechnischer Sicht ist TPU ein thermoplastischer Werkstoff und kann theoretisch recycelt und wiederaufbereitet werden, wohingegen PU-Beschichtungen ein duroplastisches/reaktives System sind, das nach dem Aushärten schwer zu trennen und zu recyceln ist.

Die Frage der Umweltfreundlichkeit betrachtet jedoch den gesamten Lebenszyklus. TPU-laminierte Gewebe benötigen in der Herstellung mehr Energie, und die Verbundstruktur aus TPU und Gewebe erschwert zudem das Recycling.

Für Marken ist es praktischer, anstatt sich übermäßig darauf zu konzentrieren, „welches Produkt umweltfreundlicher ist“, schädliche Substanzen (wie PFAS, Phthalate und Schwermetalle) in Beschaffungsverträgen klar zu beschränken und Lieferanten zu priorisieren, die entsprechende Umweltzertifizierungen erhalten haben.

Frage 6: Sind wasserdichte Reißverschlüsse notwendig? Können gewöhnliche Reißverschlüsse mit Abdeckleisten diese ersetzen?

A: Das hängt vom angestrebten Wasserdichtigkeitsgrad des Produkts ab. Herkömmliche Reißverschlüsse weisen Lücken zwischen den Zähnen auf, durch die Wasser eindringen kann, sobald der hydrostatische Druck 300–500 mm überschreitet. Wasserdichte Reißverschlüsse (wie z. B. die wasserdichten Serien von YKK Aquaguard und Vislon) verwenden PU-beschichtete Zähne oder TPU-laminierte Bänder, um die Wasserdichtigkeit des Reißverschlussbereichs auf ein mit der des Stoffes vergleichbares Niveau zu bringen.

Eine äußere Sturmklappe bietet zwar einen gewissen Schutz vor Regenwasser, ist aber bei starkem, windgetriebenem Regen oder dem Kontakt mit Flüssigkeiten, wenn die Tasche auf dem Kopf steht, nicht ausreichend. Für Pendlertaschen der Kategorie „regenabweisend“ ist eine Sturmklappe mit einem normalen Reißverschluss eine kostengünstige Lösung. Bei Tauch- oder Canyoningtaschen der Kategorie „wasserdicht“ ist ein wasserdichter Reißverschluss oder ein Rollverschluss ein unverzichtbares Konstruktionsmerkmal.

Abschluss

DWR-Beschichtung, PU-Laminierung und TPU-Verbundtechnologie bilden zusammen ein komplettes technisches Spektrum in der Taschenindustrie, das von „wasserabweisend“ bis „wasserdicht“ reicht. Es gibt keine absolute Hierarchie der Vor- und Nachteile zwischen ihnen; vielmehr liegt der Schlüssel darin, wie gut jede Technologie zur Positionierung des Produkts, zum Einsatzszenario, zum Kostenbudget und zu den Umweltanforderungen passt.

Da sich die Imprägniertechnologie stetig weiterentwickelt, wird DWR immer umweltfreundlicher, PU immer haltbarer und TPU immer leichter und dünner. Als wichtiger Akteur in der Taschenherstellungskette verfolgen wir diese technologischen Entwicklungen seit jeher aufmerksam und unterstützen Marken dabei, Fortschritte in der Materialwissenschaft in eine höhere Wettbewerbsfähigkeit ihrer Endprodukte umzusetzen.

	Autor
